در پروژههای عمرانی، سازهای و صنعتی، آشنایی دقیق با انواع مقاطع فولادی مانند نبشی و ناودانی از الزامات اولیه برای انتخاب مصالح صحیح و افزایش بهرهوری پروژه است. این دو پروفیل با وجود شباهت در متریال و روش تولید، عملکرد و کاربردهای کاملاً متفاوتی دارند. در این مقاله، تفاوتهای دقیق و کاربردی نبشی و ناودانی را از منظر شکل، ساختار، عملکرد مکانیکی و حوزههای مصرف بررسی میکنیم تا در انتخاب بین آنها تصمیمی مهندسی و هدفمند بگیرید.
معرفی نبشی
نبشی یکی از ابتداییترین پروفیلهای فولادی است که مقطع آن بهصورت L شکل میباشد. این پروفیل از دو بال عمود بر هم تشکیل شده است و در طولهای استاندارد مانند ۶ یا ۱۲ متر به بازار عرضه میشود. نبشیها در دو نوع فابریک (تولید مستقیم از نورد گرم) و پرسی (تولید از خمکاری ورق) قابل تهیه هستند.
کاربرد نبشی
نبشیها به دلیل طراحی ساده اما مستحکم، در موارد زیر استفاده میشوند:
- تقویت گوشهها و زوایا در سازههای فلزی
- ساخت چهارچوب در و پنجره
- مهاربندی و اتصالات تیر به ستون
- استفاده در خرپاها و سازههای سبک
معرفی ناودانی
ناودانی یا چنل، پروفیلی فولادی با مقطع U شکل است که از یک جان اصلی و دو بال موازی در کنارهها تشکیل شده است. این پروفیل در مقایسه با نبشی، سطح مقطع بیشتری دارد و بههمین دلیل قابلیت تحمل بار بیشتری را ارائه میدهد. ناودانیها نیز در دو نوع پرسی و فابریک تولید میشوند. نوع مشبک آن نیز برای نصب سریع و استفاده در قفسهها یا تاسیسات صنعتی کاربرد دارد.
کاربرد ناودانی
ناودانیها عمدتاً در پروژههایی استفاده میشوند که نیاز به استقامت بالا در برابر نیروهای فشاری، کششی یا خمشی دارند:
- اسکلت فلزی سولهها و سازهها
- ساخت شاسی ماشینآلات
- تیرهای عرضی و نگهدارنده سقف
- قاببندی درهای سنگین و دربهای صنعتی
تفاوتهای تخصصی نبشی و ناودانی
در ادامه، مهمترین تفاوتهای نبشی و ناودانی را از زوایای مختلف بررسی میکنیم:
تفاوت در شکل مقطع

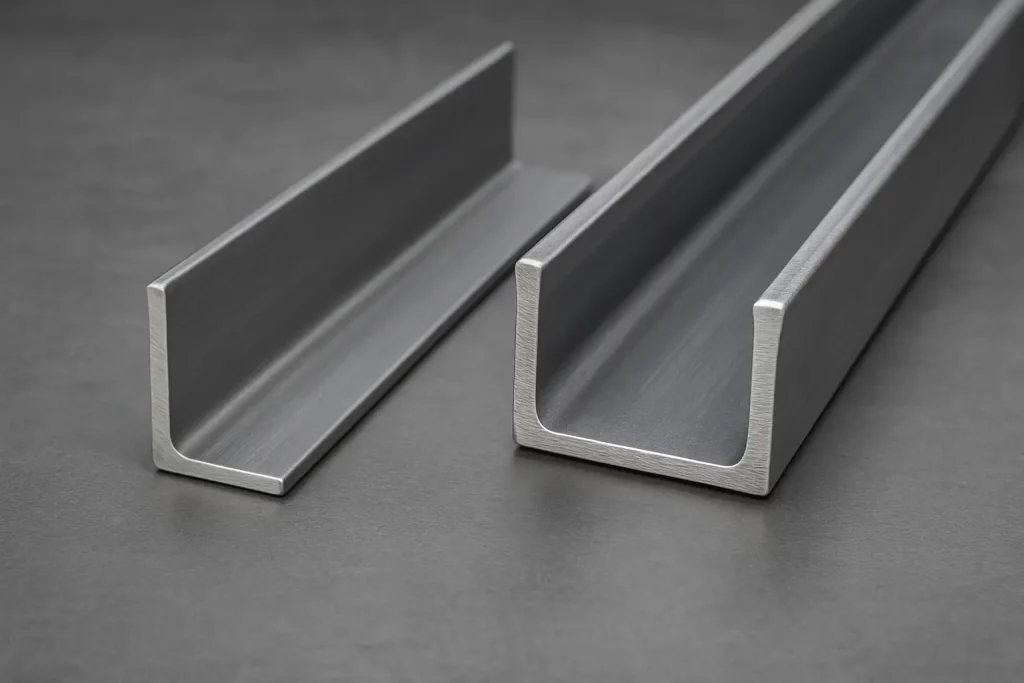

مهمترین تمایز بین نبشی و ناودانی، به شکل ظاهری و مقطع آنها باز میگردد. نبشی دارای مقطع L شکل است و از دو بال عمود بر هم تشکیل میشود. این طراحی باعث شده تا بیشتر برای اتصال در گوشهها و تقویت زاویهها بهکار رود. در مقابل، ناودانی دارای مقطع U شکل با یک جان مرکزی و دو بال موازی است که قدرت تحمل بارهای خطی را افزایش میدهد. این تفاوت در هندسه، کارکرد و محل استفاده این دو پروفیل را از یکدیگر متمایز میکند.
تفاوت در مقاومت خمشی و پیچشی
ناودانیها به دلیل داشتن جان میانی، مقاومت بالاتری در برابر خمش و پیچش دارند. این ویژگی بهویژه در سازههایی که تحت بارهای سنگین یا طول دهانه زیاد هستند، اهمیت زیادی دارد. درحالیکه نبشیها برای مهاربندی و اتصال اجزای سازه مناسبتر هستند و در برابر خمش یا خیز طولی مقاومت کمتری از خود نشان میدهند. بنابراین، استفاده از نبشی در باربری گسترده توصیه نمیشود، مگر آنکه بهصورت ترکیبی با سایر مقاطع استفاده گردد.
تفاوت در وزن و حجم
از آنجایی که ناودانی دارای سطح مقطع بزرگتری نسبت به نبشی است، در وزن مساوی از ضخامت و استحکام بیشتری برخوردار است. در یک شرایط استاندارد، ناودانیها سنگینتر از نبشیها هستند و این تفاوت، هم در محاسبات سازهای و هم در حملونقل و قیمت تمامشده تأثیرگذار خواهد بود.
تفاوت در نحوه نصب و اتصال
نصب نبشی معمولاً سادهتر است و با پیچ، مهره یا جوشکاری نقطهای انجام میشود. در مقابل، نصب ناودانی بهدلیل ساختار و ابعاد بزرگتر، نیازمند مهارت بیشتر و روشهای جوشکاری دقیقتری است. در برخی موارد، بهخصوص در سازههای صنعتی، برای اتصال ناودانیها از ورقهای تقویتی یا پلیتهای فلزی استفاده میشود تا پایداری اتصال تضمین شود.
تفاوت در حوزههای کاربرد
نبشیها معمولاً در سازههای سبک، دیوارهای پارتیشنی، چارچوبها و پروژههای دکوراتیو یا سبک استفاده میشوند. اما ناودانی به دلیل مقاومت بالاتر، مناسب پروژههای سنگین صنعتی، سازههای فلزی اصلی، مهاربندی اسکلت ساختمان و تجهیزات تاسیساتی سنگین است. درواقع، اگر نیاز به تحمل نیروی فشاری یا خمش بالا دارید، ناودانی انتخاب بهتری خواهد بود.
|
ویژگی فنی |
نبشی | ناودانی |
|
مقطع |
L شکل |
U شکل |
|
نوع تولید |
فابریک، پرسی |
فابریک، پرسی، مشبک |
| مقاومت در برابر خمش | پایینتر |
بالاتر |
| وزن نسبی | سبکتر |
سنگینتر |
|
مناسب برای |
اتصال گوشه، خرپا، سازه سبک | شاسی، باربری، اسکلت اصلی |
| روش نصب | پیچ، جوش، مهار ساده |
جوش سنگین، پلیت، بولت |
مقایسه نبشی و ناودانی از نظر فرآیند تولید
یکی از تفاوتهای مهم و فنی میان نبشی و ناودانی، مربوط به روش و فناوری تولید آنهاست. هر یک از این دو پروفیل میتوانند از طریق فرآیندهای متفاوتی مانند نورد گرم، نورد سرد یا خمکاری ورق تولید شوند. درک این تفاوتها نهتنها به انتخاب صحیح مصالح کمک میکند، بلکه در برآورد قیمت، کیفیت نهایی و روش اجرای پروژه نیز نقش تعیینکنندهای دارد.
تولید نبشی
نبشی به دو روش کلی تولید میشود:
۱. نبشی فابریک (نورد گرم)
در این روش، شمش فولادی با دمای بالا وارد خط نورد میشود. با عبور از بین غلتکها، شمش بهتدریج تغییر شکل میدهد و به پروفیل L شکل با دو بال عمود تبدیل میشود. این نوع نبشی معمولاً استحکام بالاتر، یکپارچگی ساختاری بهتر و کیفیت سطح مناسبتری دارد.
کاربرد: سازههای سنگین، پروژههای عمرانی و صنعتی، اسکلت فلزی.
۲. نبشی پرسی (خمکاری ورق)
در این روش، ابتدا ورق فولادی برش داده میشود و سپس از طریق دستگاه خمکن، در زاویه ۹۰ درجه خم میشود تا شکل L بگیرد. این روش برای تولید سریع، ارزانتر و در حجم پایین استفاده میشود، اما استحکام نهایی آن کمتر از نبشی فابریک است.
کاربرد: سازههای سبک، قابها، اتصال تجهیزات فرعی.
تولید ناودانی
ناودانی نیز مانند نبشی از دو روش اصلی تولید میشود، اما تفاوتهایی در جزئیات وجود دارد:
۱. ناودانی فابریک (نورد گرم)
در این روش، شمش فولادی در دمای بالا از بین قالبهای مخصوص عبور داده میشود تا شکل U مورد نظر ایجاد شود. دقت هندسی بالا، استحکام مناسب و ساختار یکپارچه از ویژگیهای ناودانی فابریک است.
کاربرد: شاسی خودرو، سازههای باربر، تیرهای فرعی، اسکلت سوله.
۲. ناودانی پرسی (خمکاری ورق)
در این روش، ورقهای فولادی ضخیم ابتدا برش خورده و سپس با پرس بهصورت U خم میشوند. ناودانیهای پرسی ممکن است در گوشهها دارای شکستگی یا زاویههای تیزتر باشند و کیفیت ساخت وابسته به نوع دستگاه و اپراتور است.
کاربرد: قفسهبندی صنعتی، سازههای سبک، گلخانهها، تجهیزات موقت.
۳. ناودانی مشبک (پرفراژ شده)
نوع خاصی از ناودانی که از ورق پانچشده ساخته میشود و دارای سوراخهای منظم برای نصب پیچ و مهره است. این نوع ناودانی اغلب در تأسیسات مکانیکی، تابلو برق، رک سرور، قفسهها و کانالهای کابل استفاده میشود.
انتخاب بین نبشی یا ناودانی برای پروژههای خاص
انتخاب بین نبشی و ناودانی در پروژههای تخصصی باید بر اساس نوع نیروهای وارده، طول دهانه، موقعیت سازه، و اهداف عملکردی صورت گیرد:
| نوع پروژه | مقطع پیشنهادی | دلیل انتخاب |
| سوله صنعتی | ناودانی | تحمل خمش، مقاومت بالا، اجرای قاب |
| گلخانه | نبشی سبک | سهولت نصب، وزن پایین، انعطاف طراحی |
| پل فلزی | ناودانی فابریک | استحکام خمشی، ساختار خطی مقاوم |
| آسانسور | نبشی فابریک | دقت بالا، اتصال مطمئن ریل و قاب |
در اغلب پروژههای صنعتی و ساختمانی، استفاده ترکیبی از نبشی و ناودانی نتیجه بهتری خواهد داشت. تشخیص محل استفاده هرکدام، بهویژه در پروژههای حساس، باید با مشاوره مهندس سازه و بررسی نقشه فنی انجام شود.
نکات مهم در انتخاب نبشی یا ناودانی برای پروژههای حرفهای
- اگر با یک پروژه ساختمانی سبک یا اجرای اتصالات روبهرو هستید، نبشی گزینهای اقتصادی، سریع و مؤثر است.
- اگر نیاز به تحمل بار سنگین، اجرای اسکلت یا ساخت شاسی دارید، ناودانی را انتخاب کنید.
- شرایط محیطی نیز در انتخاب مؤثر است. در محیطهای مرطوب، استفاده از پروفیلهای گالوانیزه توصیه میشود.
- سایز و ضخامت باید متناسب با نقشه سازه و محاسبات مهندسی انتخاب شود.
- حتماً از تأمینکنندگان معتبر و پروفیلهای دارای استاندارد تولید استفاده کنید تا از کیفیت و یکنواختی اطمینان حاصل شود.
جمعبندی
نبشی و ناودانی، دو پروفیل فولادی پرکاربرد با ویژگیها، مزایا و کاربردهای کاملاً متفاوت هستند. انتخاب بین این دو به نوع پروژه، شرایط بارگذاری، محل استفاده، طول دهانه و حتی روش نصب بستگی دارد. آنچه اهمیت دارد، درک دقیق تفاوتها و انتخابی مهندسیشده بر اساس نیاز واقعی پروژه است.
اگر هدف شما تقویت اتصالات زاویهدار و اجرای خرپای سبک است، نبشی پاسخ نیازتان خواهد بود. اگر پروژهای سنگین دارید که نیاز به تحمل بارهای زیاد دارد، ناودانی بهترین گزینه است.
پیشنهاد میشود پیش از خرید، حتماً با متخصص سازه یا مشاور فنی در شرکتهای تأمینکننده آهنآلات مشورت نمایید تا انتخاب شما، هم از نظر فنی و هم اقتصادی، بهینه باشد.
